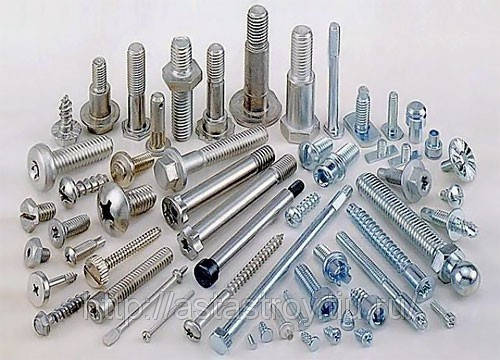

Кріплення

Анкери і дюбелі для пустотілих матеріалів:

Цей вид кріплення призначений для кріплення легких виробів (світильників, шаф, плінтусів, навісних шаф, карнизів для штор, кабельних лотків, картин, водонагрівачів, вішалок) у гіпсокартон, ДСП, ДВП, листової сталі, порожнистих профілів, стельових перекриттях з порожнечами. Для кріплення важких предметів рекомендують попередньо закріпити на стіні для кращого розподілу навантаження металеву або дерев'яну рейку, на яку потім встановлюють необхідний предмет. Граничні навантаження при установці легких предметів становлять: для дюбеля 8x30, встановлюваного в ДСП товщиною 4 мм — 0.4 кН, ДСП 6 мм — 0.8 кН; встановлюваного в 20-міліметровий гіпсокартон дюбеля 10x55 -1.6 кН.

Металеві дюбелі (з метричним шурупом, напівкруглим, круглим і прямокутним крюком) застосовують для установки легких предметів в гіпсокартону, гіпсових волокнистих плитах, ДСП, фіброцементних плит, армованих пустотілих перекриттях. Монтаж за допомогою дюбелів забезпечує високу міцність кріплення завдяки надійному контакту з задньою поверхнею панелей. Такі дюбелі встановлюють за допомогою спеціальних монтажних щипців.

Для установки легких виробів застосовують також самоустановлювальні анкери або дюбелі. Компанія «Fischer» випускає наступні різновиди таких дюбелів: нейлоновий перекидна дюбель, пружинний розкривний дюбель, металевий перекидна дюбель. Основними достоїнствами монтажу за допомогою самовстановлюються дюбелів є те, що залишився в отворі після демонтажу нейлоновий дюбель може бути використаний повторно; наявність довгого різьбового стрижня у металевих дюбелів дозволяє перекривати навіть товсті перегородки. При використанні самовстановлюються дюбелів слід враховувати, що гранична навантаження, при якій відбувається руйнування нейлонової різьблення М3, становить 1 кН, М4 — 2 кН, М5 — 3 кН, М8 — 13-13.5 кН, а гранична навантаження, при якій гак розкривається, для М3 — 0.1 кН, М4 — 0.4 кН, М5 — 0,6 кН, М6 — 1 кН, М8 — 1.5 кН.

Рамні анкери і дюбелі

Рамні дюбелі призначені для кріплення віконних і дверних рам з металу, дерева і полімерних матеріалів, дерев'яних рейок і т. п. в бетоні, полнотелом і саман, пустотілих блоках із залізобетону, газобетону, природного каменю. Крім того, універсальні рамні дюбелі можуть бути застосовані для монтажу радіаторів опалення, раковин, поворотних консолей, настінних шаф для посуду і т. д. Окремі типи рамних дюбелів використовують для кріплення бруса, профілів ізоляційних матеріалів, протипожежних дверей, панелей обшивки. Рамний дюбель складається з міцної нейлонової або металевої вставки (дюбелі) і стопорного оцинкованого сталевого шурупа із звичайною шестигранною або потайною головкою або кільцем.

Розрахункове навантаження для рамних анкерів «Hilti» на викопати становить 2-3.2 кН, на зріз —2.5-3.2 кН. Рамний дюбель забивається в зібраному стані в заздалегідь підготовлений отвір і завертається до упору.

Шуруп з кільцем використовують для кріплення канатів, будівельних лісів, світильників, висячих кабелів і т. п.

Сантехнічне кріплення

Враховуючи специфіку застосування сантехнічного кріплення, його виділяють в окремий вид. Технологія монтажу з використанням даного виду кріплення на відміну від зварювання є нескладною, що дозволяє проводити швидку установку сантехнічного обладнання (умивальників, унітазів, пісуарів) у необхідному місці. Крім того, хромовані або білі декоративні ковпачки надають сантехнічного кріплення естетичний зовнішній вигляд. Так як даний вид кріплення застосовують у приміщеннях з підвищеною вологістю, його виготовляють зі сталі з гальванічним нікелевим покриттям, оцинкованої сталі, а втулки і прокладки — з поліаміду (нейлону) або поліпропілену. Сантехнічне кріплення використовують для установки виробів в стінах з бетону, цегли, а також в гіпсокартонних перегородках. Кріплення складається з сталевої шпильки з гальванічним цинковим покриттям з метричною та/або дюймової різьбленням, поліпропіленової (поліамідної) вставки (дюбелі), сталевої нікельованої гайки з шайбою, прокладки з поліетилену та декоративного ковпачка.

Фірма «Fischer» випускає 5 видів кріплень для монтажу раковин, пісуарів, біде і підвісних унітазів. Ці кріплення можуть бути використані при монтажі до бетону, природного каменю, полнотелому цеглі, гіпсовим плит, ДСП, гіпсокартону. Монтаж з використанням виробів «fischer» забезпечує м'яке і еластичне кріплення сантехніки завдяки гайок і гільзам з буртиком, виготовлених з високоміцного нейлону. Кріплення стійкий до старіння і впливу хімікатів, може бути застосований для монтажу в цеглу з вертикальними порожнечами спільно з хімічної анкерної ін'єкційної системою. При установці раковин слід враховувати, що в цьому випадку граничні навантаження складають для газобетону 3.5 кН, повнотілої цегли — 16 кН, бетону марки В15 — 16 кН, для плит і панелей -13 кН. Шурупи кріплення для унітазів «fischer» стійкі до впливу агресивних миючих засобів.

На українському ринку в основному представлений сантехнічне кріплення німецького («Fischer») і польської («TECHNOX») виробництва.

Кріплення спеціального призначення

До спеціальних видів кріплення можна віднести балконні дюбелі, призначені для монтажу балконних облицювання з деревини, полімерних матеріалів і металу, загальною обшивки, невеликих елементів обладнання, дротяних стяжок і т. п. Такий дюбель забезпечує кріплення перерахованих виробів до труб, профілів, металевого листа, панелей і плит товщиною від 1.5 до 5 мм. Дюбель складається з нейлонового патрона, латунного шурупа і нейлонового ковпачка, який закриває головку шурупа. Завдяки спеціальній формі патрона у вигляді гриба з плоским капелюшком з'єднання закріплюється предмета з основою виходить пружним, компенсуючим зміни температури, а також запобігає контактну корозії і гниття з внутрішньої сторони. Граничні навантаження для балконних дюбелів при товщині стінки профілю 2, 3, 4 мм складають відповідно 1.9; 2.0; 2.2 кН.

Дюбелі «fischer» для сходових ступенів застосовують для установки на бетонні або металеві профілі, повнотіла цегла, природний камінь, а також для інших невидимих кріплень дерев'яних елементів.

Такі дюбелі випускають для монтажу на сталеву або бетонну сходів. Вони відрізняються формою нейлонової втулки і завдовжки шурупів. Дюбель TBZ для невидимих кріплень дерев'яних елементів виготовлений повністю з металу. Буртик нейлонової вставки, утворюючи проміжну опору, запобігає скрип щаблів і забезпечує простий і швидкий монтаж.

Дюбель для кабельних лотків, каналів та плоских деталей застосовують замість металевих шурупів. Цей дюбель можна встановлювати в звичайному і легкому бетоні, полнотелом силікатній цеглі, газобетоні, клінкерної цегли та природному камені. Він виготовлений з вогнетривкого пластику, не містить галогени і стійкого до впливу УФ випромінювання і перепадів температури в інтервалі від -20"С до +80"С. Дюбель забезпечує простий і швидкий монтаж, його довжина в три рази перевищує товщину штукатурки.

Для кріплення теплоізоляції на плоских покрівлях застосовують з'єднувач зі сталевою підкладкою із захисним покриттям від корозії. Головка з'єднувача у вигляді парасольки запобігає пошкодженню гідроізоляційних покриттів.

Для кріплення труб і кабелів до несучої поверхні служать різного роду хомути: затяжні, з гумовим вкладишем, пластмасові, бічні, одинарні, подвійні і т. д. Для їх виготовлення використовують, в основному, оцинковану сталь і пластмасу. Кріплення хомута до несучої поверхні здійснюють (в залежності від базового матеріалу поверхні) за допомогою різних будівельних дюбелів.

Компанія «Fischer» виробляє пластикові дюбель-хомути, призначені для кріплення окремих кабелів, гнучких труб або кабельних джгутів діаметром до 40 мм до бетону, силікатної цегли, клинкерному цеглі та природному каменю. Дюбель-хомут стійкий до впливу УФ, перепадів температури (від — 20"С до +80"З), забезпечує простий і швидкий монтаж.

Пластиковий зажим для кабелів і труб «fischer» забезпечує еластичне одиночне і рядне кріплення труб (у тому числі з гарячою водою і труб в холодильних камерах). Один затискач розрахований на кріплення 3-4 рядів кабелів (труб) діаметром 6-20 мм Затискач стійкий до низьких і високих температур (від -40"С до +80"З). Кріплення затиску до стіни здійснюють за допомогою пластикового дюбеля.

Для кріплення фурнітури, з'єднання ДВП, ДСП застосовують конфірмати (спеціальні гвинти по дереву з великим кроком різьби і тупим кінцем). Кріплення конфирматом вимагає попереднього висвердлювання отворів свердлом по дереву.

До спеціального кріплення можна також віднести клепальную гайку з метричною різьбою, за іншою термінологією — гвинтову заклепку, яку застосовують для з'єднання металу з металом (куточків, профілів) замість зварювання в машинобудуванні.

Дюбелі

Протягом 40 років, що минули після винаходу дюбеля фахівцями фірми «Fischer», цей вид кріплення завоював міцні позиції в промислових і будівельних технологіях. Пластикові дюбелі виготовляють з поліпропілену або поліаміду (нейлону), металеві — зі сталі або латуні. Застосування високоякісного нейлону для виготовлення дюбелів забезпечує високі навантажувальні характеристики (високу міцність на розтяг і стиск), стійкість до несприятливих зовнішніх впливів. Крім того, нейлон не «тече» при навантаженні. Дюбелі застосовують як разом з шурупами, гвинтами, гаками і кільцями, так і самостійно.

Універсальний дюбель з пластику використовують при кріпленні під малі навантаження. Для кріплення в саман і в матеріалах з низькою несучою здатністю застосовують пластикові дюбелі спеціальної форми, що забезпечує їх надійне закріплення в базовому матеріалі. На думку фахівців, дюбелі з твердого і жорсткого поліпропілену доцільно застосовувати для кріплення всередині приміщень, а дюбелі з більш м'якого і еластичного нейлону для зовнішніх кріплень. Надійне закріплення деталі, предмета (оптимальні навантажувальні характеристики) може бути досягнуто тільки при використанні шурупів максимально можливого діаметра.

Вибір універсальних дюбелів і шурупів визначається передбачуваним навантаженням і матеріалом основи. Діаметр шурупа для деревини або ДСП повинен бути не менше 3.5-6 мм для навантаження 2-6 кН при установці дюбеля в бетон В25, для навантаження 0.8-2.1 кН — в силікатна цегла і для навантаження 1.8-5.5 кН — в повнотіла цегла. Діаметр шурупа для ДСП повинен бути не менше 3.5-6 мм при встановленні у гіпсокартон товщиною 10 мм при навантаженні 0.4-0.45 кН, при установці в 10-міліметровий лист ДСП при навантаженні 1.2-2 кН.

Дюбелі для гіпсокартону виготовляють з металу або пластику. Металеві дюбелі мають великий крок різьби, а пластмасові — спеціальну форму для надійного закріплення конструкцій, деталей в гіпсокартоні. Металеві дюбелі спеціальної форми «Molly» з кільцем, гаком або гайкою застосовують для монтажу гіпсокартонних систем. Для швидкого монтажу використовують дюбелі з ударним шурупом (за іншою термінологією — швидкомонтовані), в яких шуруп не вкручують, а забивають ударом молотка. Для швидкої збірки будівельних лісів застосовують спеціальний дюбель для будівельних лісів з кільцем.

В Україні даний вид кріплення представлений, в основному, дюбелями зарубіжного виробництва (ФРН, Італія, Польща).

Універсальні шурупи

Цей вид кріплення використовують у всіх видах будівельних матеріалів (бетоні, цеглі, дереві, ДВП, ДСП) разом з пластиковими дюбелями для кріплення дверних і віконних блоків, труб, повітроводів, тримачів кабелів і т. д. Універсальні шурупи виробляють з різними типами головок: потаємний, напівкруглої, циліндричної, шестигранною, з хрестоподібним шліцом (за європейською термінологією — «Pozidrive»), з внутрішнім звездообразным шестигранником («Тогх»), з поверхневою обробкою (цинк жовтий або чорний) і без неї.

Технологія виробництва універсальних шурупів передбачає їх цементування і термообробку. Висока поверхнева твердість (HRC = 55-57 од. ) забезпечує можливість використання цих виробів для кріплення тонких металевих профілях (товщиною до 1 мм) без попереднього просвердлювання. Універсальні шурупи, виготовлені в Китаї, відрізняються від вітчизняних тим, що мають більш глибокий і гострий профіль різьби — 40» (для вітчизняних — 60»), що забезпечує легке врізання шурупа і виключає здавлювання та розпушення матеріалу основи (наприклад, дерева).
