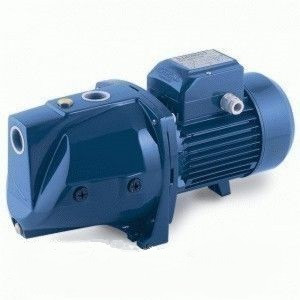

«Pedrollo» Центробежний насос JSWm 10MX 0,75 kw (Чугун) Італія

«Pedrollo» Центробежний насос JSWm 10MX 0,75 kw

КРАТКА ТЕХНІЧНА ХАРАКТЕРИСТИКА НАСОСУ СЕРІЇ Pedrollo:

Подавання насоса до 50 л/хв. (3 m3/год)

Напор насоса до 47 м

Манометрична висота всмоктування насади 9 м

Температура рідини до +40 °C

максимальна температура довкілля до +40 °C

Новаторський дизайн самовсмоктувальних електронасосів, обладнаних новим гідравлічним вузлом, дав змогу неабияк збільшити надійність і знизити шум, порівнюючи з наявними стандартами.

Принцип работи  Pedrollo JSW2:

Серія JSW містить СИРОВСИСУВАЛЬНІ ЕЛЕКТРОНЕАСІ ЦЕНТРОБЕЖНОГО ТИПА. Ефект самоусмоктування досягається завдяки ежектору, встановленому в корпусі насоса. Тільки частина загального подавання рідини, виробленої робочим колесом закритого відцентрового типу, спрямовується в нагнітальний патрубок; частина, що залишилася, рециркулюється за допомогою ежектора, який, з'єднаний із камерою всмоктування, створює в ній розрідження, необхідне для самовсмоктування. Під час першого запуску досить заповнити водою корпус насоса. Заповнювати всмоктувальний трубопровід і видаляти можливі повітряні пробки немає потреби. У момент запуску вода, що міститься в корпусі, циркулюючи через ежектор, перемістить повітря з камери всмоктування в нагнітальну камеру, виштовхуючи його через вихідний трубопровод. вакуум, що утворюється в такий спосіб, призведе до підіймання рівня води у всмоктувальному трубопроводі, викликаючи явище самовсмоктування.

Постійне функціонування системи самовсмоктування робить такі насоси практично нечутливими до наявності (навіть чималому) повітря в рідини, що накачується.

Під час розроблення серії «JSW на основі попереднього досвіду PEDROLLO особлива увага була приділена підбору матеріалів і гідравлічної ефективності, унаслідок чого насоси стали компактнішими, покращилися експлуатаційні характеристики, знизився шум.

ОБЛАСТ ЗАСТОСУВАННЯ І ВСТАНОВЛЕННЯ НАСОСУ СЕРІЇ Pedrollo JSW2:

Насоси цієї серії рекомендуються для перекачування чистої води та хімічно неагресивних рідин.

Завдяки їх надійності, простоті в експлуатації й економності, ці насоси можуть з успіхом застосовуватися в побуті, зокрема, для автоматичного подавання води спільно з невеликими та середніми резервуарами-автоматичними агрегатами підтримки тиску, для зрошення городів, садів тощо.

Встановлення насоса має проводитися в місцях, захищених від атмосферного впливу.

Примітка. Рекомендується в будь-якому разі встановлювати донний клапан або зворотний клапан, на всмоктувальній патрубці.

ГАРАНТІЯ НА НАСОС СЕРІЇ Pedrollo JSW2 2 РОКИ відповідно до загальних умов продажу

КОНСТРУКТИВНІ ХАРАКТЕРИСТИКИ СМАКУ Pedrollo JSW2:

КОРПУС НАСОСУ з чавуну, забезпечений всмоктувальними та нагнітальними патрубками з трубною різзю gas UNI ISO 228-1, а також бічними отворами з різзю для кріплення манометра та реле тиску.

КРИШКА КОРПУСА НАСОСУ з неіржавкої салі AISI 304, на якій встановлюється механічне ущільнення.

ПЗЕЛ ЕЖЕКТОРА з технополімеру Noryl GFN2V «General Electric» (сертифікований для питної води).

РОБОЧЕ КОЛІСО радіальне, відцентрового типу, з технополімеру Noryl GFN2V «General Electric» або з латуні, на замовлення, (сертифіковане для питної води).

ВЕДУШИЙ ВАЛ із неіржавкої сталі AISI 416.

МЕХАНІЧНЕ УПЛОТНЕННЯ НАСОСУ: з кераміки та графіту.

ЕЛЕКТРОДВГАЛЬНИЙ НАСОСА: насоси безпосередньо співіденні з електродвигуном PEDROLLO відповідної потужності; двигун асинхронний, високопродуктивний, безшумний, закритого типу із зовнішньою вентиляцією, придатний для безперервної роботи. Клас ізоляції F (В до 0.90 кВт).

В однофазних двигунах насоса передбачений вбудований термозахисний пристрій (аварійний вимикач).

Трифазні двигуни насоса мають бути забезпечені відповідним зовнішнім аварійним вимикачем, під'єднання якого відбувається згідно з чинними нормативами.

Ступінь захисту насосу: IP 44

ВИКОРИСТАННЯ І ПРАВИЛА БЕЗПЕКИ НАСОСУ: відповідно до стандартів EN60 335-1 (IEC 335-1, CEI 61-150) EN 60034-1 (IEC 34-1, CEI 2-3).

Більш детальна інформація та графік напорів ЗДІЙСЯ
